ZAK - Inteligentní stavební prvky

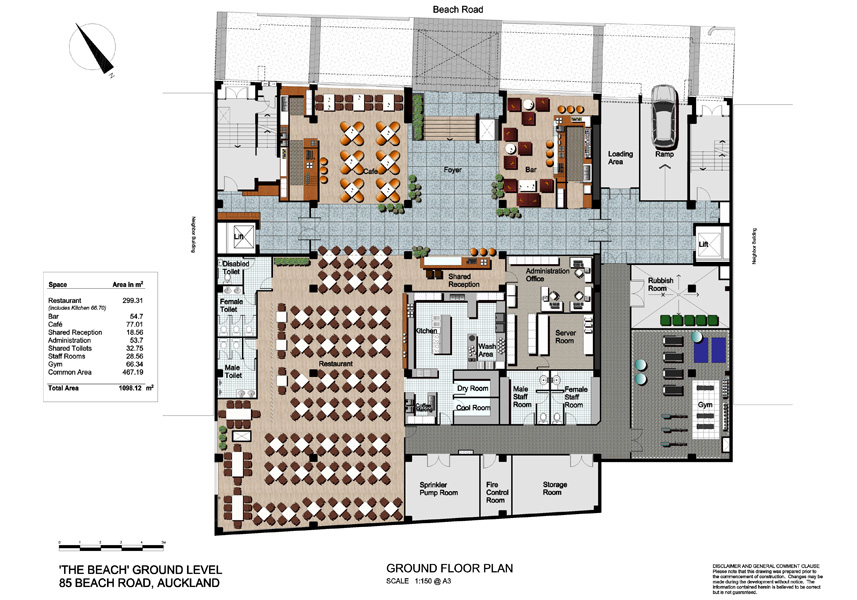

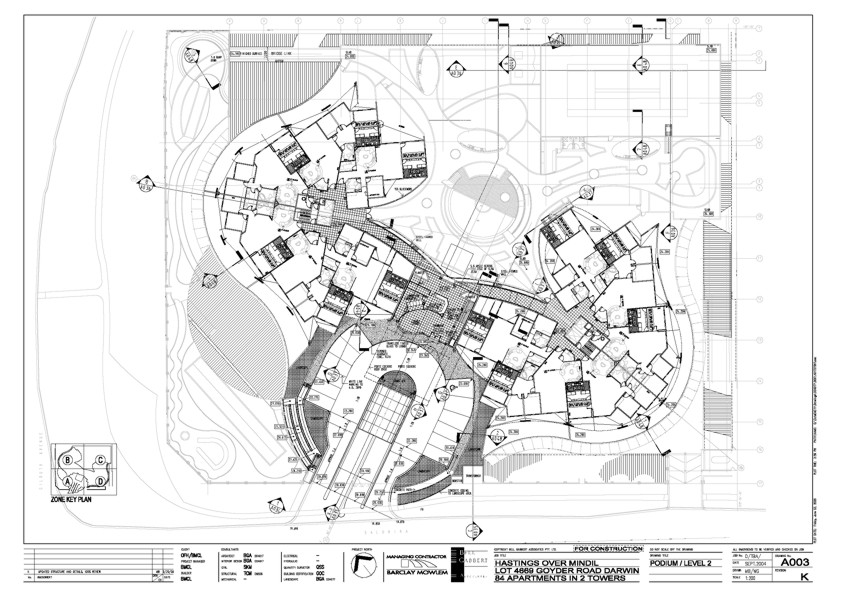

Stěny, nosníky, stropy nebo otvory jsou vzájemně propojeny a automaticky asociativně okótovány. Každá změna v půdorysu, pohledu nebo izometrii je automaticky provedena ve spojení s příslušným stavebním prvkem. Prostory automaticky zobrazují objem, plochu a obvod. Příslušné vodorovné a svislé řezy se provedou dle zvolených měřítek (detail - realizace - standard - studie).

Model terénu

Z načtených výškových bodů nebo zadaných grafických elementů vytvoří SPIRIT digitální model terénu. Takto vytvořený model lze libovolně modifikovat.

Střešní konstrukce

Návrh střechy je plně parametrický a automatizovaně vytváří prostorovou konstrukci nad libovolným půdorysem. Změna výšek okapu, sklonu střechy nebo obrysu má okamžitý vliv na tvar střechy. Vložení vikýřů, oken, komínu nebo vygenerování krokví je pro SPIRIT potěšením.

Schodiště

Nástroj pro konstrukci schodišť je specificky upraven pro práci architektů a projektantů. Umožňuje vytvářet libovolné prostorové modely a konstrukční výkresy na základě parametrů. Umístění podesty, zábradlí a parametry schodů jsou kontrolovány z hlediska optimálního návrhu.

Automatické řezy

Řezy jsou aktivně propojeny s 3D modelem. Pokud je provedena úprava v některé části modelu návrhu, lze vygenerovat jen vybranou část řezu. SPIRIT umožňuje i rozvinuté řezy, kdy rovina řezu je tvořena obloukem.

Vizualizace

Modul Fresco II je integrován do Spiritu, takže vytvoření profesionálních fotorealisti­ckých vizualizací z vašeho parametrického 3D modelu je jednoduchá úloha a velmi efektivní proces.

CAD funkce

Kooperace, propojení dokumentů

Organizace projektu je umožněna za pomocí několika technik:

• referenční soubory (s12, dc6, dc5, dwg, dxf, skp, rtf, txt, htm)
• výplně polyline: bitmapou, barvou s možností definice průhlednosti a transparence, šrafou
• hyper odkazy: propojit grafický element s informací na Internetu, v textovém souboru, v jiné části výkresu
• přenos grafických a textových dat mezi výkresy a aplikacemi přes windows schránku

2D/3D konstruování

SPIRIT zahrnuje kresbu běžných 2D grafických elementů, stejně jako kótování a editaci. Plné využití funkcí od samého začátku umožňuje systém ovládání menu myší. Rychlejší práci vám umožní urychlující klávesy a ikony. Tvorba prostorového 3D obecného modelu je ve SPIRITu podporována potřebnými prostorovými funkcemi a elementy.

Výstupy

Příprava výstupů technikou multi-dokumentu, která umožňuje v různých měřítcích kombinovat vektorové a rastrové výstupy. Výkazy výměr: generování legend ve výkresech, rozměrová a prostorová data pro další aplikace. Pronto Reporting je velmi silný a potřebný nástroj pro Building Information Network. Nyní můžete jednoduše získat okamžitý přehled o stavebních a grafických elementech. Pronto Reporter přímo přistupuje k databázi výkresu a automaticky propočítává požadovaná množství a hodnoty (objemy, plochy). Pro další zpracování nebo publikování návrhu SPIRIT poskytuje export do formátu: PDF, DWF, DWG, DXF, BMP, O2C a VRML. O2C formát s 3D návrhem se zobrazuje pomocí O2C-Vieweru (free sw). Scénu návrhu lze i prezentovat ve formátu Quick Time (MOV).

Systémové a hardwarové požadavky

Minimální hardwarové požadavky:

Procesor: Intel® Pentium® 4, 2,5 GHz; Windows XP: 1 GB RAM, Windows Vista / 7: 2 GB RAM; Hard Disk: min. 400 MB volného místa (1,5 GB pro plnou instalaci); Grafická karta: 256 MB s podporou OpenGL; Monitor: min. rozlišení 1280x1024 (SXGA) nebo 1280x800 (WXGA); Ostatní: CD-ROM mechanika, klávesnice, myš, USB port;

Systémové požadavky:

Operační systém Windows XP Professional SP3, Windows Vista, Windows 7.
Systém Windows XP Home Edition není podporován.

Upozornění!
Při použití jiného operačního systému (např. Windows 2000) nemusí některé funkce programu pracovat zcela správně.
